FWL-1 管道放空阻火器[返回上级]
|
详细介绍： |
|
『X43W-10P/R不锈钢旋塞阀』专业生产厂家，由本厂自主研发生产的【不锈钢旋塞阀】质量可靠、价格合理、售后服务完善。『X43W-10P/R不锈钢旋塞阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【旋塞阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
|
产品名称 |
X43W-10P/R不锈钢旋塞阀 |
|
产品型号 |
X43W-10P、R |
|
公称通径 |
DN15-300 |
|
压力范围 |
1.0MPa |
|
阀体材质 |
不锈钢[304L/R、316L/R] |
『X44W-1.0P/R三通不锈钢旋塞阀』专业生产厂家，由本厂自主研发生产的【旋塞阀】质量可靠、价格合理、售后服务完善。『X44W-1.0P/R三通不锈钢旋塞阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【旋塞阀】广泛应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
旋塞阀主要优点：
（1）适用于经常操作，启闭迅速、轻便。
（2）流体阻力小。
（3）结构简单，相对体积小，重量轻，便于维修。
（4）密封性能好。
（5）不受安装方向的限制，介质的流向可任意。
（6）无振动，噪声小。
X44W-1.0P/R三通不锈钢旋塞阀概述：
本页产品展示：三通不锈钢旋塞阀【制造钢材：304、304L、316、316L不锈钢】
展示产品型号：X44W-1.0P/R
管道连接方式：法兰连接
适用介质范围：硝酸类、醋酸类
公称压力范围：1.0Mpa/10公斤
三通不锈钢旋塞阀主要性能规范：
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） | |
|
壳体 |
密封 | ||||
|
X44W-1.0P |
1.0 |
1.5 |
1.1 |
硝酸类 |
≤250 |
|
X44W-1.0R |
1.0 |
1.5 |
1.1 |
醋酸类 |
≤250 |
三通不锈钢旋塞阀主要外形及连接尺寸：
|
公称压力 |
公称通径 |
尺寸（mm） | |||||||
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H | ||
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 | |
|
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 | |
|
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 | |
|
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 | |
|
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 | |
|
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 | |
|
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 | |
|
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 | |
|
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 | |
|
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 | |
|
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 | |
三通不锈钢旋塞阀主要零部件材料：
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X44W-1.0P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
柔性石墨 |
|
X44W-1.0R |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
【旋塞阀】由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道例如：三通旋塞阀。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。『X44W-1.0P/R三通不锈钢旋塞阀安装注意事项』：①、要留有阀柄旋转的位置。②、不能用作节流。③、带传动机构的旋塞阀应直立安装。
|
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的X43W-10P/R不锈钢旋塞阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
|
详细介绍： |
|

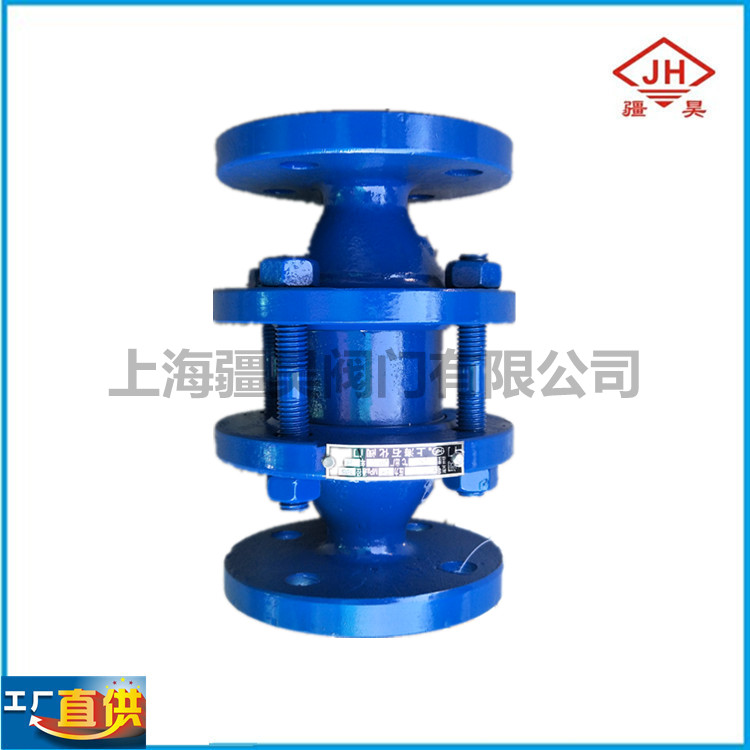

『GZ-1、FWL-1管道放空阻火器』专业生产厂家，由本厂自主研发生产的【管道阻火器】质量可靠、价格合理、售后服务完善。『GZ-1、FWL-1管道放空阻火器』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【阻火器】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
|
产品名称 |
GZ-1、FWL-1管道放空阻火器 |
|
产品型号 |
GZ-1 |
|
公称通径 |
DN25-DN300mm |
|
压力范围 |
1.6-4.0MPa |
|
阀体材质 |
铸钢、不锈钢 |
产品概述：
GZ-1、FWL-1管道末端放空阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与机械呼吸阀配套使用,其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。通常安装在输送或排放易燃易爆气体的储罐和管线上，是用来防止易燃气体、液体的火焰和防止回火而引起危险意外发生的安全装置。也可用于火炬、加热燃烧系统、石油气体回收系统或其他的易燃气体系统。
性能参数：
1、采用四片阻火板，比普通管道阻火器多两片阻火板
2、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
3、耐烧性能合格，耐烧试验1小时无回火现象。
4、壳体水压试验合格。结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
产品特点：
1、FWL-I管道阻火器具有结构合理，重量轻、耐腐蚀。易检修，安装方便等特点。
2、阻火层采用不锈钢材料制造，耐腐蚀易于清洗。
3、阀体材质：铝合金、铸钢、不锈钢。
4、工作压力：0.6-6.4MPA。
5、工作温度-20℃- 550℃，阀门口径从DN15-DN500。
6、连接方式:法兰。
7、适用介质:油品、气、天然气、燃气等。
四、管道放空阻火器结构图：
主要外形及连接尺寸：
|
规格MN（mm） |
安装尺寸 | ||||||
|
Mpa |
D |
D1 |
D2 |
H |
Z-Φn |
螺纹Thread | |
|
25 |
1.0 |
85 |
115 |
130 |
180 |
4 |
M12 |
|
50 |
1.0 |
125 |
165 |
185 |
220 |
4 |
M16 |
|
80 |
1.0 |
160 |
200 |
235 |
260 |
8 |
M16 |
|
100 |
1.0 |
180 |
220 |
260 |
280 |
8 |
M20 |
|
150 |
1.0 |
240 |
285 |
315 |
340 |
8 |
M20 |
|
200 |
1.0 |
295 |
340 |
370 |
380 |
8 |
M20 |
|
250 |
1.0 |
350 |
395 |
435 |
400 |
12 |
M20 |
|
300 |
1.0 |
400 |
445 |
485 |
430 |
12 |
M20 |
|
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的GZ-1、FWL-1管道放空阻火器产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
