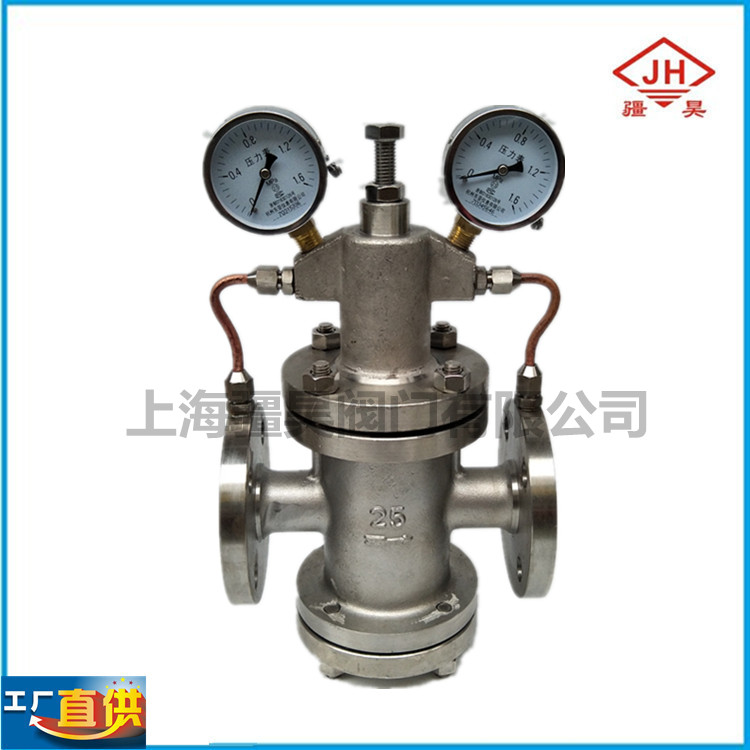

YK43X-16P 不锈钢减压阀[返回上级]
|
详细介绍： |
|
『蒸汽减压阀』专业生产厂家，由本厂自主研发生产的【蒸汽减压阀】质量可靠、价格合理、售后服务完善。『蒸汽减压阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【减压阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
|
产品名称 |
蒸汽减压阀 |
|
产品型号 |
Y43H |
|
公称通径 |
DN15-500 |
|
压力范围 |
1.6MPa-16.0MPa |
|
阀体材质 |
铸钢，不锈钢(304L/R、316L/R) |
蒸汽减压阀主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | ||
|
壳化试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 | ||
|
密封试验压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | ||
|
最高进口压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 | ||
|
出口压力范围（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 | ||
|
压力特性偏差（MPa）△P2P |
GB12246-1989 | |||||||
|
流量特性偏差（MPa）△P2G |
GB12246-1989 | |||||||
|
最小压差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 | ||
|
渗漏量 |
GB12245-1989 | |||||||
减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座阀盘 |
2Cr13 |
|
缸套 |
2Cr13/铜合金 |
|
活塞 |
合金铸铁 |
|
导阀座导阀杆 |
2Cr13 |
|
主阀弹簧 |
1Cr18Ni9Ti |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si12Mn |
外形尺寸(PN1.6-4.0)单位：mm
|
公称通径 |
外形尺寸 | |||
|
L |
H |
Hl | ||
|
1.6/2.5MPa |
4.0MPa | |||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 | |
|
300 |
800 |
580 |
335 | |
|
350 |
850 |
620 |
375 | |
|
400 |
900 |
660 |
405 | |
|
450 |
900 |
730 |
455 | |
|
500 |
950 |
750 |
465 | |
外形尺寸(PN6.4-16.0) 单位：mm
|
公称通径 |
外形尺寸 | |||
|
L |
H |
Hl | ||
|
6.4MPa |
10.0/16.0MPa | |||
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 | |
|
125 |
450 |
415 |
215 | |
|
150 |
500 |
430 |
225 | |
|
200 |
550 |
495 |
260 | |
|
250 |
650 |
545 |
310 | |
|
300 |
800 |
600 |
355 | |
|
350 |
850 |
640 |
395 | |
|
400 |
900 |
690 |
435 | |
|
500 |
950 |
|
780 |
495 |
安装说明：
①为了操作和维护方便，该蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与蒸汽减压阀阀体上所示箭头的方向一致。
③为了防止蒸汽减压阀阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
Tages：气体减压阀 空气减压阀 氮气减压阀 氧气减压阀 氢气减压阀 煤气减压阀 液化气减压阀 天然气减压阀
|
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的蒸汽减压阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
