详细介绍：
|
『QF41F46衬氟放料球阀』专业生产厂家，由本厂自主研发生产的【放料球阀】质量可靠、价格合理、售后服务完善。『QF41F46衬氟放料球阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【放料阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称
|
QF41F46衬氟放料球阀
|
产品型号
|
QF41F46
|
公称通径
|
DN25-DN100mm
|
压力范围
|
1.6-2.5MPa
|
阀体材质
|
铸钢、不锈钢
|
产品概述：

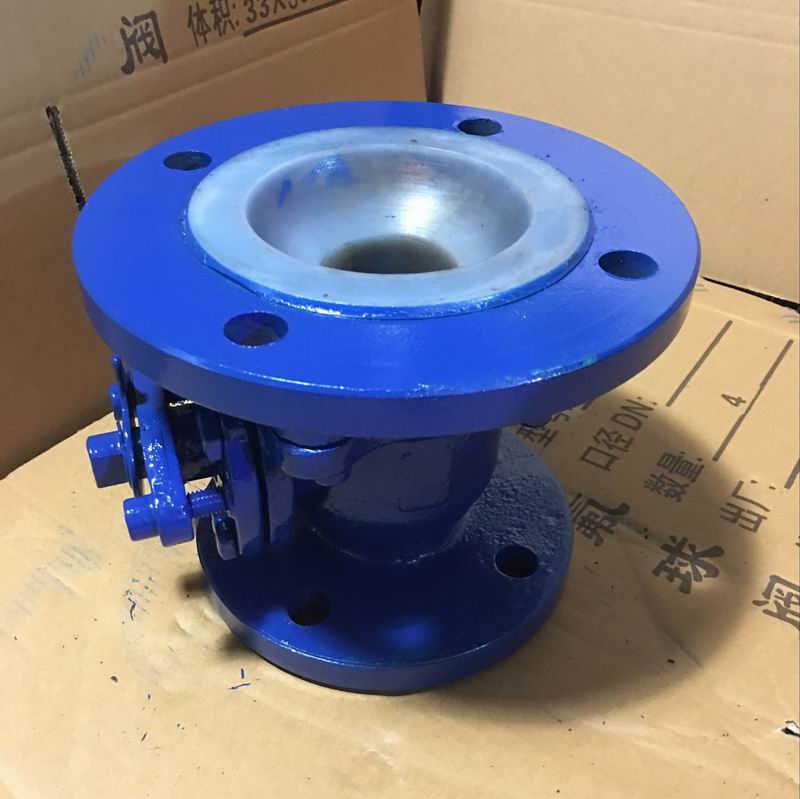

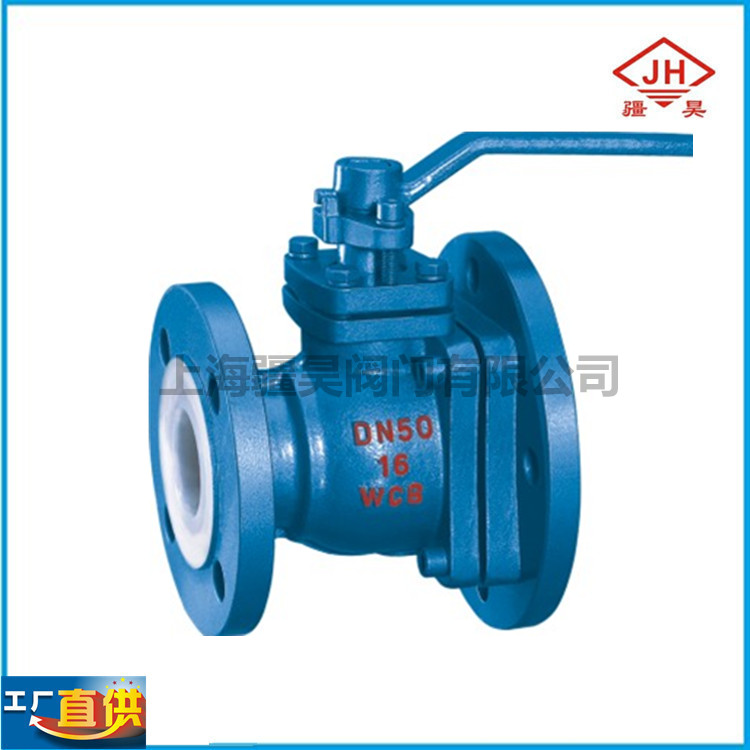

FQ41F46衬氟放料球阀属法兰连接手动直通式浮动球球阀，其采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料PTFE(F4)，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路、管线上使用。衬氟放料球阀是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
技术标准表：
设计和制造标准
|
GB/T12237
|
结构长度标准
|
GB/T12221、HG/T3704-2003
|
法兰尺寸标准
|
GB/T9113.1-26、HG/T20592-2009
|
压力试验
|
GB/T13927-92
|
检验试验
|
JB/T9092-99
|
驱动方式
|
手动、气动、电动
|
公称压力
|
0.6、1.0、1.6、2.5
|
零部件材料表：
序号
|
零件名称
|
材料名称
|
FQ41F4-Z
|
FQ41F4-C
|
FQ41F4-P
|
FQ41F4-R
|
FQ41F4-PL
|
FQ41F4-RL
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
球体/阀杆
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
3
|
内衬材料
|
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
|
4
|
填料压盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
5
|
填料
|
PTFE(F4)聚四氟乙烯
|
6
|
螺栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Cr18Ni2
|
1Cr18Ni2
|
7
|
紧固螺母
|
45
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
8
|
操作手柄
|
WCB
|
主要外形图及连接尺寸表：
公称通径
|
公称压力
|
主要尺寸(mm)
|
重量
|
DN(mm)
|
PN(Mpa)
|
L
|
D
|
D1
|
D2
|
Z-φd
|
f
|
b
|
(Kg)
|
25/50
|
1.0
|
125
|
115/140
|
85/110
|
65/90
|
4-14/4-14
|
3/3
|
17/17
|
6.0
|
32/65
|
135
|
140/160
|
100/130
|
78/110
|
4-18/4-14
|
3/3
|
19/17
|
7.5
|
40/65
|
150
|
150/160
|
110/130
|
85/110
|
4-18/4-14
|
3/3
|
19/17
|
10.0
|
40/80
|
150
|
150/190
|
110/150
|
85/125
|
4-18/4-14
|
3/3
|
19/19
|
10.0
|
50/80
|
165
|
165/190
|
125/170
|
100/145
|
4-18/4-18
|
3/3
|
21/19
|
16.0
|
50/100
|
165
|
165/210
|
125/170
|
100/145
|
4-18/4-18
|
3/3
|
21/19
|
16.0
|
65/100
|
180
|
185/210
|
145/170
|
120/145
|
4-18/4-18
|
3/3
|
21/19
|
20.5
|
65/125
|
180
|
185/240
|
145/200
|
120/175
|
4-18/4-18
|
3/4
|
21/20
|
20.5
|
80/125
|
240
|
200/240
|
160/200
|
135/175
|
8-18/8-18
|
3/4
|
21/20
|
31.0
|
80/125
|
240
|
200/265
|
160/225
|
135/200
|
8-18/8-18
|
3/4
|
21/22
|
31.0
|
100/150
|
260
|
220/265
|
180/225
|
155/200
|
8-18/8-18
|
3/4
|
23/22
|
43.0
|
100/200
|
260
|
220/320
|
180/280
|
155/255
|
8-18/8-18
|
3/4
|
23/24
|
43.0
|
注：1、表格中的分子=公称通径及相应法兰尺寸；2、表格中的分母=大端法兰的法兰尺寸。
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的QF41F46衬氟放料球阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
|
