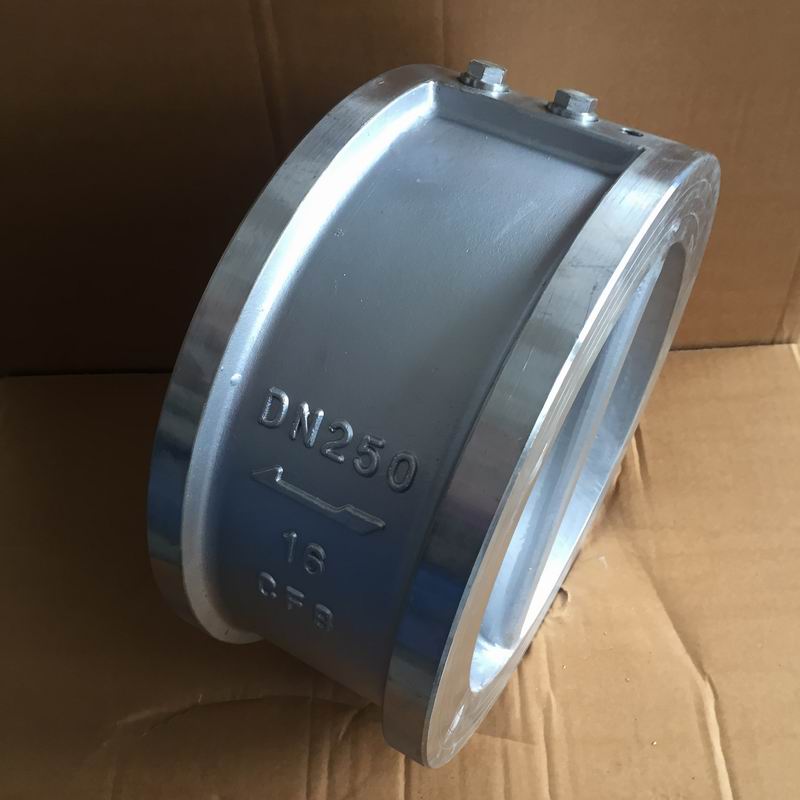

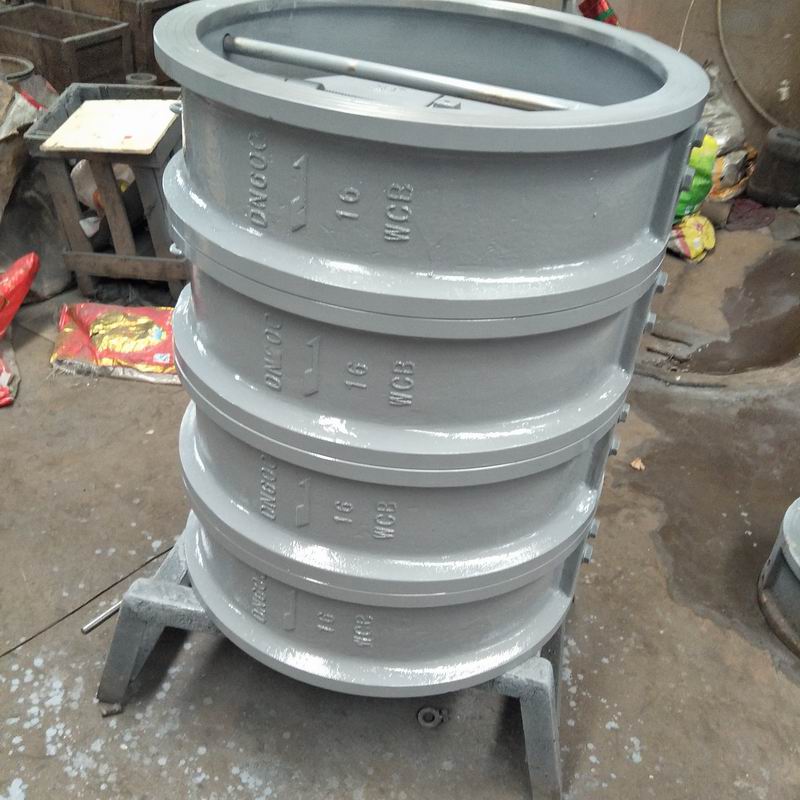

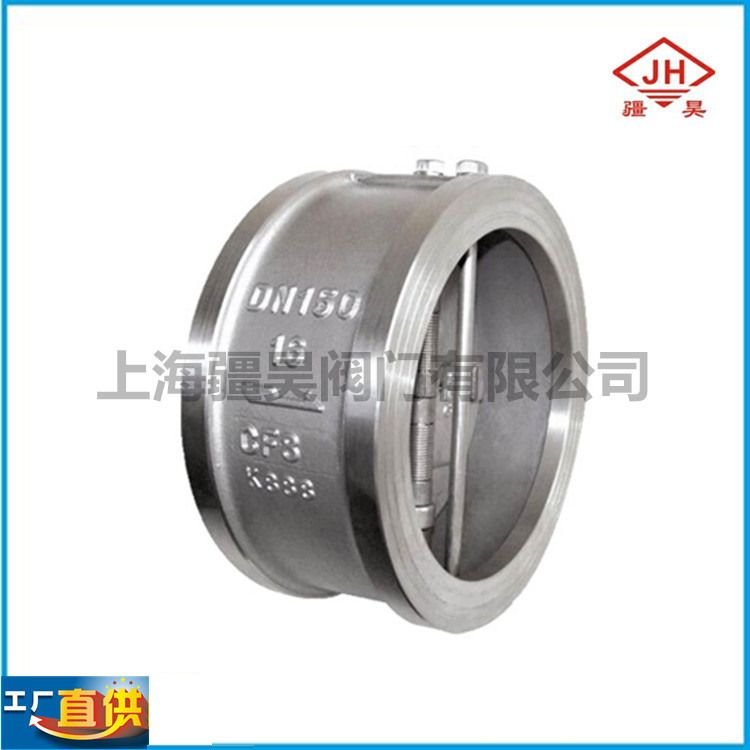

H76H H76W 对夹蝶形止回阀[返回上级]





H76W-10P H76W-16P H76W-25P H76W-40P H76W-64P
H76W不锈钢对夹止回阀标准与规范：
1、设计与制造：API594、API6D、JB/T8937；
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力-温度等级：ANSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JT/T74；
4、试验与检验：API597、JB/T9092；
5、配管法兰：JB/T74～90、GB/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543～2548、GB/T13402、API605、ASMEB16.47。
H76W不锈钢对夹止回阀结构特点
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小，重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道流畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观大方；
9、使用寿命长、可靠性高。
与旋启式止回阀对比
结构形式

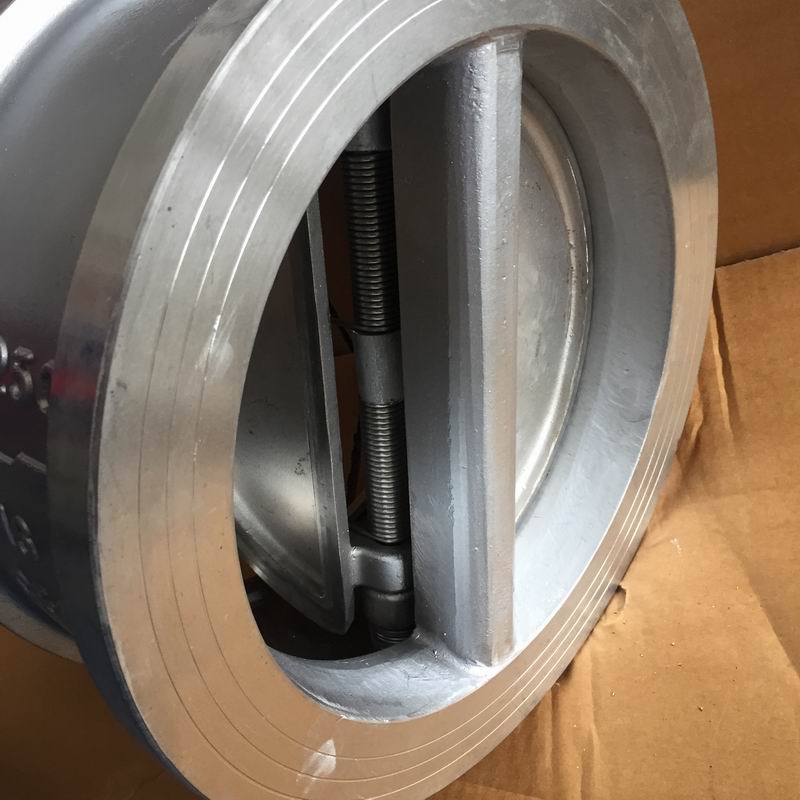

 H76型对夹双瓣旋启式止回阀
 H44型法兰单瓣旋启式止回阀
水锤压力
 水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快
 很大，阀瓣行程长，需要较长的关闭时间
H76型的水锤压力H44型的1/2～1/5
尺寸和重量
 结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。
 结构长度很长，体积较大，重量很重
H76型的结构长度只有H44型的1/4～1/10，H76型的重量只有H44型的1/4～1/10
流体阻力
 小，流体阻力系数为2.6～0.7,随着阀门口径的增大，流体阻力系数减小
 小、流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大
安装
 可水平安装或垂直安装，重量轻，不必为阀门设备支座
 可水平安装或垂直安装，大口径阀门重量重，需设置支座
开启压力
 很小，阀瓣在很小的压差下就能完全打开
 较大，阀瓣在较大的压差下才能完全打开
可靠性
 阀门为整体结构，简单紧凑，阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高
 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门


H76W不锈钢对夹止回阀主要尺寸及重量：
公称压力
PN（MPa）
 公称通径
DN（mm）
 尺寸（mm）
 重量
（kg ）
 配管法兰（供参考）
L
 D
 D3
 D2
 螺栓孔中
心圆直径D1
 螺栓数量
 螺栓直径d
 螺栓长度L1
1.0
 50
 60
 109
 56
 51
 2
 125
 4
 M16
 150
65
 67
 129
 73
 65
 3
 145
 4
 M16
 155
80
 73
 144
 88
 80
 4
 160
 8
 M16
 160
100
 73
 164
 108
 102
 6
 180
 8
 M16
 165
125
 86
 194
 132
 127
 8
 210
 8
 M16
 180
150
 98
 220
 160
 152
 13
 240
 8
 M20
 205
200
 127
 275
 210
 203
 24
 295
 8
 M20
 235
250
 146
 330
 266
 254
 35
 350
 12
 M20
 255
300
 181
 380
 310
 305
 48
 400
 12
 M20
 290
350
 184
 440
 355
 350
 78
 460
 16
 M20
 295
400
 191
 492
 405
 400
 106
 515
 16
 M24
 310
450
 203
 542
 455
 450
 135
 565
 20
 M24
 325
500
 219
 597
 505
 500
 165
 620
 20
 M24
 345
600
 222
 698
 605
 600
 260
 725
 20
 M27
 355
700
 305
 811
 700
 695
 360
 840
 24
 M27
 440
800
 305
 918
 800
 796
 540
 950
 24
 M30
 450
900
 368
 1018
 903
 898
 620
 1050
 28
 M30
 520
1000
 432
 1124
 1055
 1050
 880
 1160
 28
 M33
 590
1200
 524
 1340
 1205
 1200
 1380
 1380
 32
 M36
 695
1.6
 50
 60
 109
 56
 51
 2
 125
 4
 M16
 150
65
 67
 129
 73
 65
 3
 145
 4
 M16
 155
80
 73
 144
 88
 80
 4
 160
 8
 M16
 160
100
 73
 164
 108
 102
 6
 180
 8
 M16
 165
125
 86
 194
 132
 127
 8
 210
 8
 M16
 180
150
 98
 220
 160
 152
 13
 240
 8
 M20
 205
200
 127
 275
 210
 203
 24
 295
 12
 M20
 235
250
 146
 332
 266
 254
 37
 355
 12
 M24
 265
300
 181
 387
 310
 305
 50
 410
 12
 M24
 305
350
 184
 447
 355
 350
 80
 470
 16
 M24
 310
400
 191
 498
 405
 400
 110
 525
 16
 M27
 330
450
 203
 558
 455
 450
 145
 585
 20
 M27
 345
500
 219
 618
 505
 500
 180
 650
 20
 M30
 370
600
 222
 732
 605
 600
 280
 770
 20
 M33
 380
700
 305
 802
 700
 695
 380
 840
 24
 M33
 470
800
 305
 912
 800
 796
 560
 950
 24
 M36
 475
900
 368
 1012
 903
 898
 640
 1050
 28
 M36
 545
1000
 432
 1126
 1055
 1050
 900
 1170
 28
 M39
 620
1200
 524
 1340
 1205
 1200
 1400
 1390
 32
 M45
 735

公称压力
PN（MPa）
 公称通径
DN（mm）
 尺寸（mm）
 重量
（kg ）
 配管法兰（供参考）
L
 D
 D3
 D2
 螺栓孔中
心圆直径D1
 螺栓数量
 螺栓直径d
 螺栓长度L1
2.5
 50
 60
 109
 56
 51
 2
 125
 4
 M16
 150
65
 67
 129
 73
 65
 3
 145
 8
 M16
 160
80
 73
 144
 88
 80
 4
 160
 8
 M16
 170
100
 73
 168
 108
 102
 6
 190
 8
 M20
 180
125
 86
 196
 132
 127
 8
 220
 8
 M24
 205
150
 98
 224
 160
 152
 14
 250
 8
 M24
 220
200
 127
 284
 210
 203
 27
 310
 12
 M24
 255
250
 146
 341
 266
 254
 42
 370
 12
 M27
 285
300
 181
 401
 310
 305
 54
 430
 16
 M27
 325
350
 184
 458
 355
 350
 86
 490
 16
 M30
 340
400
 191
 515
 405
 400
 120
 550
 16
 M33
 360
450
 203
 565
 455
 450
 150
 600
 20
 M33
 375
500
 219
 622
 505
 500
 200
 660
 20
 M33
 395
600
 222
 732
 605
 600
 340
 770
 20
 M36
 410
700
 305
 831
 700
 695
 400
 875
 24
 M39
 500
800
 305
 942
 800
 796
 580
 990
 24
 M45
 520
900
 368
 1040
 903
 898
 660
 1090
 28
 M45
 590
1000
 432
 1155
 1055
 1050
 960
 1210
 28
 M52
 675
1200
 524
 1365
 1205
 1200
 1440
 1420
 32
 M52
 790
4.0
 50
 60
 109
 58
 51
 3
 125
 4
 M16
 150
65
 67
 129
 73
 65
 4
 145
 8
 M16
 160
80
 73
 144
 88
 80
 6
 160
 8
 M16
 170
100
 73
 168
 108
 102
 8
 190
 8
 M20
 180
125
 86
 196
 132
 127
 13
 220
 8
 M24
 205
150
 98
 224
 160
 152
 16
 250
 8
 M24
 220
200
 127
 291
 210
 203
 28
 320
 12
 M27
 270
250
 146
 353
 266
 254
 49
 385
 12
 M30
 300
300
 181
 418
 310
 305
 76
 450
 16
 M30
 345
350
 222
 475
 355
 350
 114
 510
 16
 M33
 400
400
 232
 547
 405
 400
 190
 585
 16
 M36
 425
450
 264
 572
 455
 450
 200
 610
 20
 M36
 470
500
 292
 626
 505
 500
 260
 670
 20
 M39
 505
600
 318
 745
 608
 600
 404
 795
 20
 M45
 575

20
公称压力
PN（MPa）
 公称通径
DN（mm）
 尺寸（mm）
 重量
（kg ）
 配管法兰（供参考）
NPS
 DN
 L
 D
 D3
 D2
 螺栓孔中
心圆直径D1
 螺栓数量
 螺栓直径d
 螺栓长度L1
in
 mm
Class 150
 32
 800
 305
 878
 800
 796
 560
 900.0
 48
 3/4
 M20
 465
36
 900
 368
 983
 910
 898
 650
 1009.5
 44
 7/8
 M24
 540
40
 1000
 432
 1142
 1055
 1055
 960
 1171.5
 48
 1
 M27
 625
48
 1200
 524
 1302
 1205
 1200
 1400
 1335.0
 44
 11/8
 M30
 740
Class 300
 2
 50
 60
 110
 58
 51
 3
 127.0
 8
 5/8
 M16
 160
21/2
 65
 67
 128
 73
 65
 4
 149.0
 8
 3/4
 M20
 180
3
 80
 73
 147
 88
 80
 6
 168.5
 8
 3/4
 M20
 195
4
 100
 73
 179
 108
 102
 8
 200.0
 8
 3/4
 M20
 200
5
 125
 86
 214
 132
 127
 15
 235.0
 8
 3/4
 M20
 225
6
 150
 98
 249
 160
 152
 18
 270.0
 12
 3/4
 M20
 240
8
 200
 127
 305
 210
 203
 31
 330.0
 12
 7/8
 M24
 290
10
 250
 146
 359
 266
 254
 51
 387.0
 16
 1
 M27
 320
12
 300
 181
 420
 310
 305
 77
 451.0
 16
 11/8
 M30
 370
14
 350
 222
 483
 355
 350
 117
 414.5
 20
 11/8
 M30
 420
16
 400
 232
 537
 405
 400
 190
 571.5
 20
 11/4
 M33
 440
18
 450
 264
 594
 455
 450
 200
 628.5
 24
 11/4
 M33
 480
20
 500
 292
 652
 505
 500
 265
 686.0
 24
 11/4
 M33
 520
24
 600
 318
 772
 608
 600
 410
 813.0
 24
 11/2
 M33
 570
Class 600
 2
 50
 60
 110
 58
 51
 4
 127.0
 8
 5/8
 M16
 180
21/2
 65
 67
 128
 73
 65
 5
 149.0
 8
 3/4
 M20
 200
3
 80
 73
 147
 88
 80
 8
 168.5
 8
 3/4
 M20
 215
4
 100
 79
 191
 108
 102
 11
 216.0
 8
 7/8
 M24
 240
5
 125
 105
 239
 136
 127
 20
 267.0
 8
 1
 M27
 285
6
 150
 136
 264
 162
 152
 26
 292.0
 12
 1
 M27
 325
8
 200
 165
 318
 212
 200
 55
 349.0
 12
 11/8
 M30
 375
10
 250
 213
 398
 266
 250
 95
 432.0
 16
 11/4
 M33
 445
12
 300
 229
 455
 312
 305
 140
 489.0
 20
 11/4
 M33
 465
14
 350
 273
 490
 355
 350
 223
 527.0
 20
 13/8
 M36
 525
16
 400
 305
 562
 400
 400
 360
 603.0
 20
 11/2
 M39
 580
18
 450
 362
 610
 450
 450
 395
 654.0
 15/8
 M42
 655
20
 500
 368
 680
 500
 500
 518
 724.0
 24
 15/8
 M42
 680
24
 600
 438
 786
 600
 600
 836
 838.0
 24
 15/8
 M48
 790
