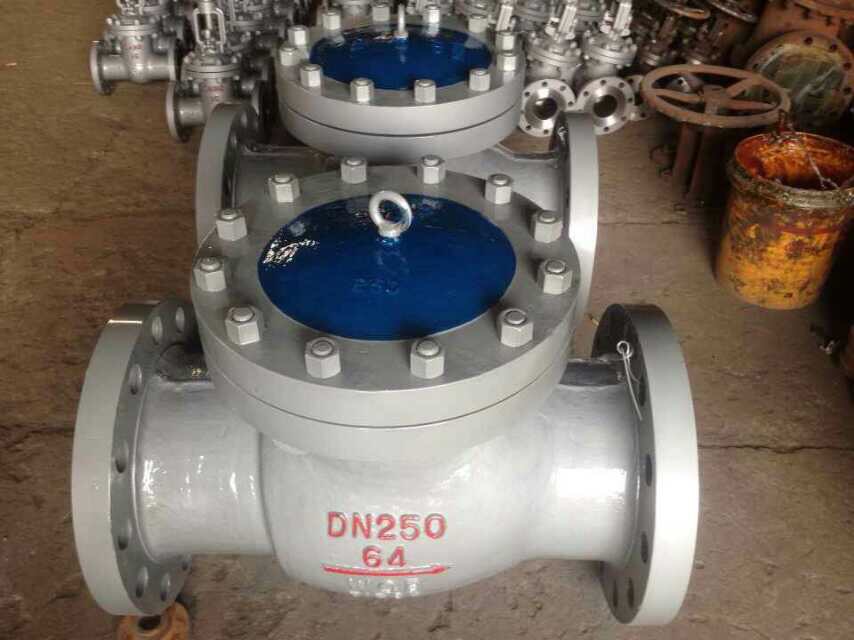

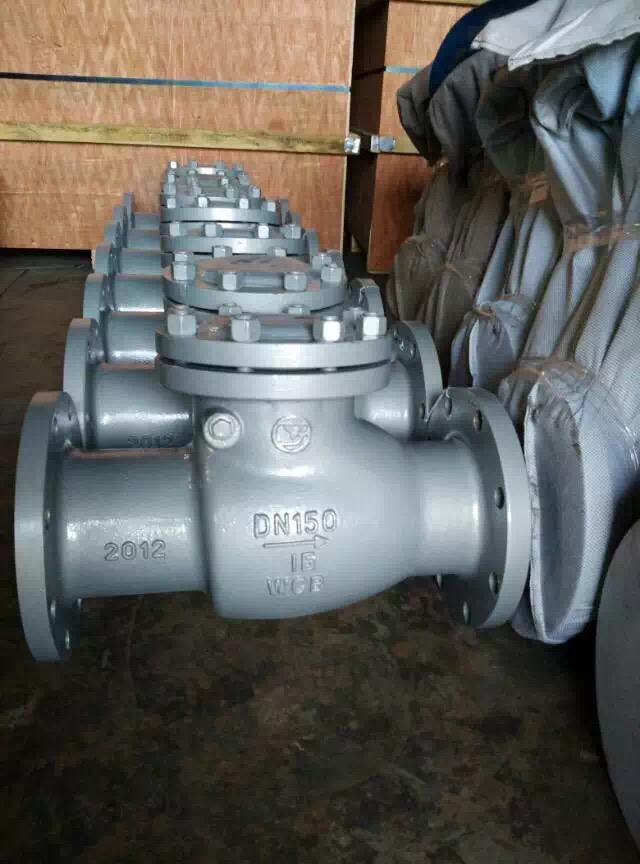

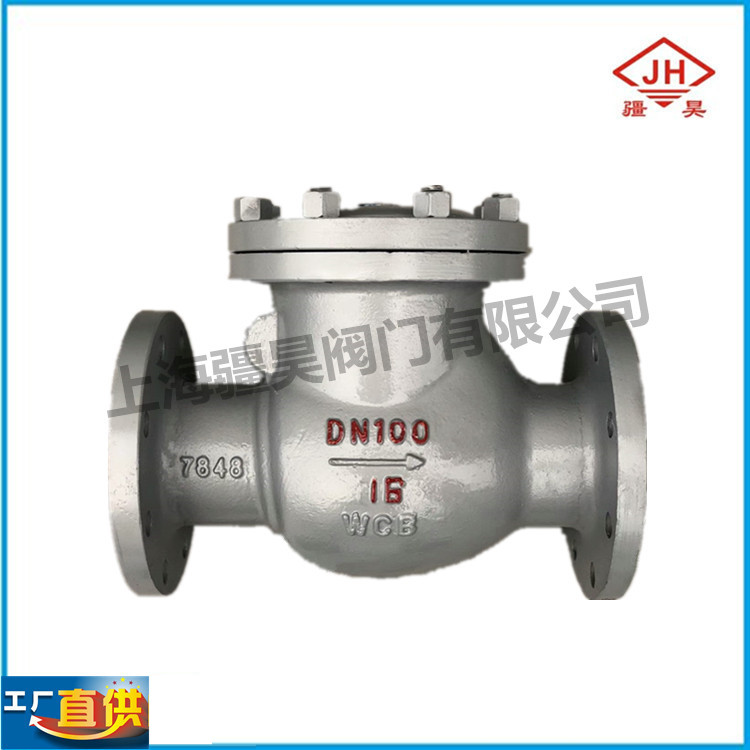

H44H-16C 铸钢法兰止回阀[返回上级]
| 详细介绍： |
| 『H44H,H44Y高温旋启式止回阀』专业生产厂家，由本厂自主研发生产的【高温止回阀】质量可靠、价格合理、售后服务完善。『H44H,H44Y高温旋启式止回阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 |
| 产品名称 |
H44H,H44Y高温旋启式止回阀 |
| 产品型号 |
H44H、H44Y |
| 公称通径 |
DN50-DN300 |
| 压力范围 |
1.6-25MPa |
| 阀体材质 |
铸钢、不锈钢 |
产品概述：
H44H、H44Y高温旋启式止回阀一般用于工作温度≤450℃，工作压力≤25.0MPa，介质为水、蒸汽、油品的高压管路系统，起防止介质倒流的作用。
产品特点：
1、阀门中口采用压力自紧式密封结构，介质压力越高，密封性能越好；
2、密封面采用堆焊司太立钴基硬质合金，具有高硬度、抗腐蚀、抗气蚀、优良的抗擦伤性能，阀门使用寿命长；
3、直通式，介质流阻小；
4、阀门开启和关闭是靠介质的作用力来实现的，介质回流时自动快速关闭；
5、维护及检修方便、快捷。
主要性能规范：
| 型号 |
公称压力 PN(MPa) |
试验压力（MPa） |
适用温度（℃） |
适用介质 | |
| 壳体 |
密封 | ||||
| H44H-160 |
16.0 |
24.0 |
16.0 |
≤425 |
水、蒸汽、石油、石油产品等 |
| H44H-250 |
25.0 |
38.0 |
25.0 | ||
| H44Y-200 |
20.0 |
30.0 |
20.0 |
60 |
氢油 |
| H44Y-250 |
25.0 |
38.0 |
25.0 |
-40～100 |
油品 |
主要零件材料：
| 零件名称 |
阀体、摇杆 |
阀瓣、螺母 |
阀盖 |
销轴、四开环 |
螺栓 |
密封面 |
| H44H-160 |
碳素铸钢 |
碳钢 |
碳素铸钢 |
不锈钢 |
铬钼钢 |
柔性石墨 |
| H44H-250 |
碳钢 | |||||
| H44Y-200 | ||||||
| H44Y-250 |
H44H-160型高温旋启式止回阀主要尺寸及重量：
| 公称通径 DN/mm |
尺寸 /mm |
重量 /? | |||||||||||
| L |
D |
D1 |
D2 |
D8 |
b |
f |
b4 |
f3 |
Z-фd |
Do |
H | ||
| 50 |
300 |
215 |
165 |
132 |
95 |
36 |
3 |
12 |
8 |
8-ф25 |
142 |
210 |
44.5 |
| 65 |
340 |
245 |
190 |
152 |
110 |
44 |
3 |
12 |
8 |
8-ф30 |
161 |
227 |
54.7 |
| 80 |
380 |
260 |
205 |
168 |
130 |
46 |
3 |
12 |
8 |
8-ф30 |
180 |
235 |
67.5 |
| 100 |
430 |
300 |
240 |
200 |
160 |
48 |
3 |
12 |
8 |
8-ф34 |
210 |
274 |
101.5 |
| 150 |
550 |
390 |
318 |
270 |
205 |
66 |
3 |
14 |
10 |
12-ф41 |
300 |
340 |
220.6 |
| 200 |
650 |
480 |
400 |
345 |
275 |
78 |
3 |
17 |
11 |
12-ф48 |
375 |
374 |
404 |
| 300 |
900 |
665 |
570 |
510 |
380 |
100 |
3 |
23 |
14 |
16-ф54 |
480 |
505 |
1019 |
H44H-250型高温旋启式止回阀主要尺寸及重量：
| 公称通径 DN/mm |
尺寸 /mm |
重量 / | |||||||||||
| L |
D |
D1 |
D2 |
D8 |
d |
f |
b4 |
f3 |
Z-фd |
Do |
H | ||
| 80 |
450 |
260 |
205 |
168 |
130 |
50 |
3 |
12 |
8 |
8-ф30 |
200 |
245 |
90.6 |
| 100 |
520 |
300 |
240 |
200 |
160 |
58 |
3 |
12 |
8 |
8-ф34 |
225 |
280 |
139 |
H44Y-200型高温旋启式止回阀主要尺寸及重量：
| 公称通径 DN/mm |
尺寸 /mm |
重量 / | |||||||||
| L |
D |
D1 |
D2 |
D6 |
d |
f |
Z-фd |
D3 |
H | ||
| 150 |
700 |
440 |
360 |
305 |
185 |
82 |
3 |
12-ф48 |
310 |
343 |
372 |
| 200 |
800 |
535 |
440 |
- |
- |
- |
- |
12-ф54 |
- |
- |
- |
H44Y-250型高温旋启式止回阀主要尺寸及重量：
| 公称通径 DN/mm |
尺寸/mm | |||
| L |
D |
D1 |
Z-фd | |
| 65 |
400 |
260 |
203 |
8-ф30 |
| 80 |
450 |
290 |
230 |
8-ф34 |
| 100 |
520 |
360 |
292 |
8-ф41 |
| 150 |
700 |
440 |
360 |
12-ф48 |
| 200 |
800 |
535 |
440 |
12-ф54 |
| 声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的H44H,H44Y高温旋启式止回阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
