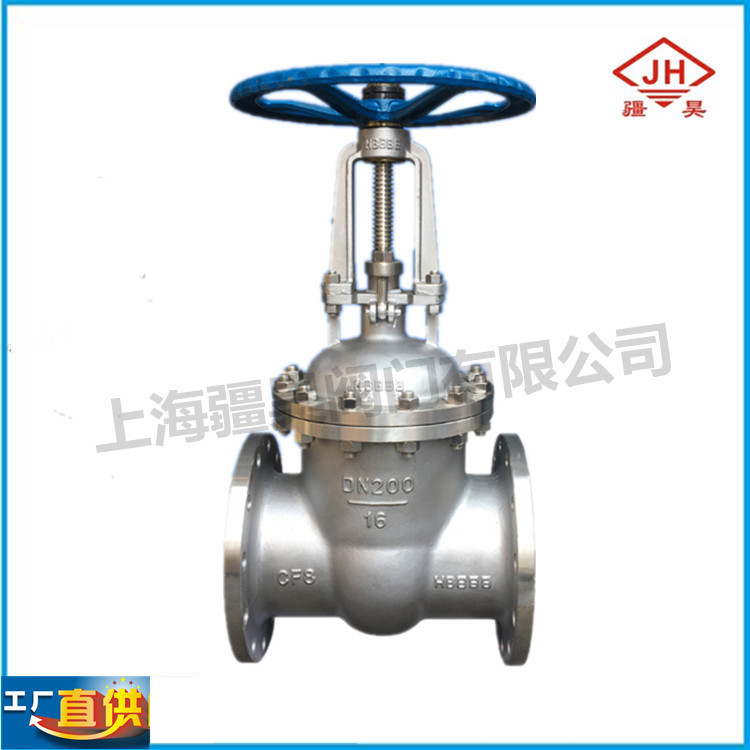

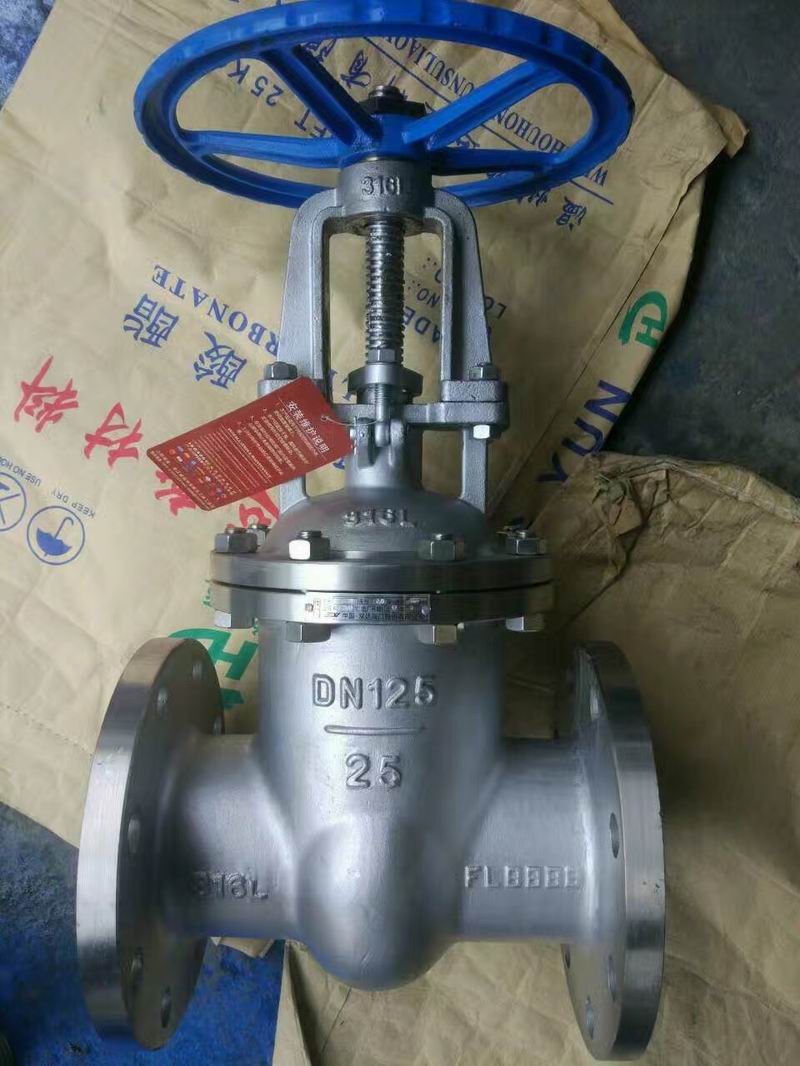

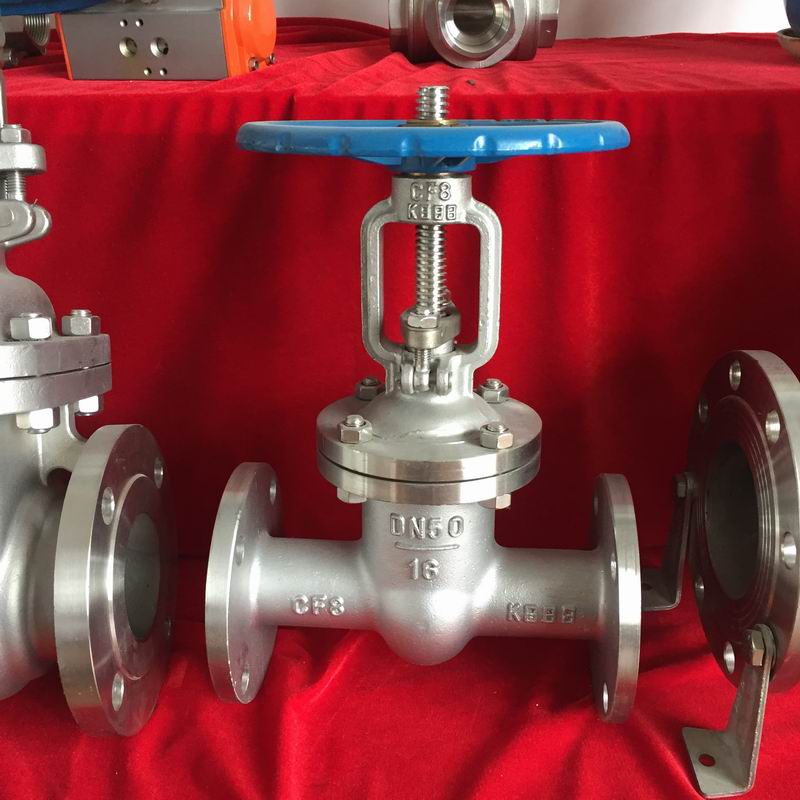

Z41W-16P 不锈钢法兰闸阀[返回上级]



详细介绍:
『Z41W不锈钢法兰闸阀』专业生产厂家,由本厂自主研发生产的【不锈钢闸阀】质量可靠、价格合理、售后服务完善。『Z41W不锈钢法兰闸阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【闸阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。


产品名称
Z41W不锈钢法兰闸阀
产品型号
Z41W
公称通径
DN15-600
压力范围
1.0-6.4MPa
阀体材质
铸钢、碳钢

产品概述:
Z41W不锈钢法兰闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

产品主要特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准规范:
1、设计规范:GB/T 12234
2、结构长度:GB/T 12221
3、连接法兰:JB/T 79
4、试验与检验:JB/T 9092
5、压力-温度:GB/T 9131
6、产品标识:GB/T 12220

主要性能规范:
型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质
强度水(MPa)
密封(水)空气(MPa)
低压密封空气(MPa)
Z41H-16C
Z641W-16P(R)
1.6
2.4
1.8
0.6
≤425
硝酸类
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
醋酸类
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
硝酸类
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类

主要零件材质:
阀体/阀盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
零件名称
ZGICr18Ni9Tit系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12M02Ti系列
ZG00Cr17Ni14M02系列
WCB系列
闸板
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
1Cr13
阀杆
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
垫片
304L+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨
压盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02系列
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

1.6MPa主要外形及连接尺寸:
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720

2.5MPa主要外形及连接尺寸:
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720

4.0MPa主要外形及连接尺寸:
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
250
280
310
350
400
450
550
650
750
850
950
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600

6.4MPa主要外形及连接尺寸:
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
170
190
210
230
240
250
280
320
350
400
450
550
650
750
850
950
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
1145
1280
1450
W
mm
120
120
140
160
200
240
280
320
360
400
400
450
560
640
800
800

10.0MPa主要外形及连接尺寸:
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
L
mm
170
190
210
230
240
250
280
310
350
400
450
550
650
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
W
mm
120
120
160
180
240
280
320
360
400
450
560
640
720

16.0MPa主要外形及连接尺寸:
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
L
mm
170
190
210
230
240
300
340
390
450
525
600
750
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
W
mm
120
120
140
160
200
240
280
320
360
400
400
450

声明:本文中所有文字、数据、图片考虑到生产工况条件不同,难免会产生偏差、不恰当或是有不充分的描述,故均适用于参考,如果您对本文中所提供的Z41W不锈钢法兰闸阀产品内容有任何疑问,请您联系我们,我们将竭诚为您服务!
